Hai! Sebagai supplier pompa silinder radial, saya sering ditanya tentang cara menghitung tekanan pompa tersebut. Ini merupakan aspek penting, terutama bagi mereka yang berkecimpung dalam bidang sistem hidrolik. Jadi, mari selami dan uraikan prosesnya langkah demi langkah.
Pertama, mari kita pahami apa itu pompa silinder radial. Ini adalah jenis pompa hidrolik di mana piston disusun secara radial di sekitar poros penggerak pusat. Pompa ini dikenal karena kemampuan dan efisiensi tekanannya yang tinggi, menjadikannya pilihan populer dalam berbagai aplikasi industri.
Untuk menghitung tekanan pompa silinder radial, kita perlu mempertimbangkan beberapa faktor utama. Rumus paling dasar untuk tekanan dalam sistem hidrolik adalah $P = F/A$, dengan $P$ adalah tekanan, $F$ adalah gaya yang diterapkan, dan $A$ adalah luas area di mana gaya diterapkan. Dalam konteks pompa silinder radial, gaya dihasilkan oleh pergerakan piston, dan luasnya adalah luas penampang piston.
Mari kita mulai dengan kekuatan. Gaya yang diberikan oleh piston pada pompa silinder radial berasal dari masukan tenaga mekanis ke pompa. Tenaga ini biasanya disediakan oleh motor listrik atau mesin. Input daya ($P_{in}$) dikaitkan dengan torsi ($T$) dan kecepatan putaran ($\omega$) poros penggerak dengan rumus $P_{in}=T\omega$.
Gaya pada setiap piston dapat dihitung dari perbedaan tekanan pada piston dan luas piston. Tapi pertama-tama, kita perlu mengetahui jumlah piston ($n$) di dalam pompa. Gaya total yang dihasilkan oleh semua piston ($F_{total}$) berhubungan dengan keluaran daya pompa ($P_{out}$). Output daya pompa diberikan oleh $P_{out}=P\times Q$, dengan $P$ adalah tekanan yang ingin kita hitung dan $Q$ adalah laju aliran fluida hidrolik.
Laju aliran ($Q$) pompa silinder radial bergantung pada volume perpindahan setiap piston ($V_d$), jumlah piston ($n$), dan kecepatan putaran ($N$) poros penggerak. Rumus laju aliran adalah $Q = nV_dN$.
Sekarang, anggaplah kita mengetahui masukan daya ke pompa dan efisiensi ($\eta$) pompa. Efisiensi pompa adalah rasio daya keluaran terhadap daya masukan, yaitu $\eta=\frac{P_{out}}{P_{in}}$. Jadi, $P_{keluar}=\eta P_{masuk}$.
Karena $P_{out}=P\times Q$, kita dapat menulis ulang menjadi $P=\frac{P_{out}}{Q}$. Mengganti $P_{out}=\eta P_{in}$ dan $Q = nV_dN$ ke dalam persamaan, kita mendapatkan $P=\frac{\eta P_{in}}{nV_dN}$.
Mari kita ambil contoh praktis. Misalkan kita mempunyai pompa silinder radial dengan 7 piston. Volume perpindahan masing-masing piston adalah $V_d = 5$ $cm^3$, kecepatan putaran poros penggerak adalah $N = 1500$ $rpm$, masukan daya ke pompa adalah $P_{in}=10$ $kW$, dan efisiensi pompa adalah $\eta = 0,8$.
Pertama, kita perlu mengubah kecepatan rotasi menjadi $rad/s$. Kita tahu bahwa $1$ $rpm=\frac{2\pi}{60}$ $rad/s$. Jadi, $N = 1500\times\frac{2\pi}{60}=50\pi$ $rad/s$.
Volume perpindahan semua piston per putaran adalah $V = nV_d=7\times5 = 35$ $cm^3 = 35\times10^{- 6}$ $m^3$.
Laju aliran $Q = V\times N=35\times10^{-6}\times1500/60 = 8,75\times10^{-4}$ $m^3/s$.
Keluaran daya $P_{out}=\eta P_{in}=0,8\times10\times10^{3}=8\times10^{3}$ $W$.
Sekarang, kita dapat menghitung tekanan menggunakan $P=\frac{P_{out}}{Q}$. Jadi, $P=\frac{8\times10^{3}}{8,75\times10^{-4}}\kira-kira9,14\times10^{6}$ $Pa = 9,14$ $MPa$.
Penting untuk diperhatikan bahwa dalam penerapan dunia nyata, ada faktor lain yang dapat mempengaruhi penghitungan tekanan. Misalnya, viskositas fluida hidrolik dapat menyebabkan kerugian gesekan pada pompa, sehingga mengurangi efisiensi. Selain itu, kebocoran cairan hidrolik melewati piston dan seal lainnya dapat mempengaruhi laju aliran dan tekanan.

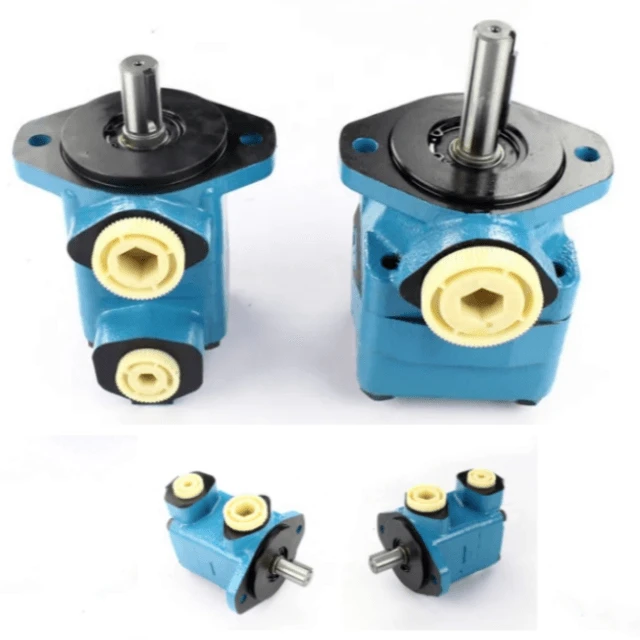

Saat memilih pompa silinder radial untuk aplikasi tertentu, penting untuk memilih pompa dengan kemampuan tekanan dan laju aliran yang tepat. Kami menawarkan berbagai macam pompa silinder radial yang cocok untuk berbagai kebutuhan industri. Misalnya, lihat kamiPompa Pemindahan Radial Hidraulik Eaton Vickers V10 Pengganti Baru untuk Truk. Pompa ini dirancang untuk memberikan kinerja bertekanan tinggi dan andal dalam sistem hidrolik truk.
Pilihan bagus lainnya adalah milik kamiPompa Tekanan Tinggi Tetap Hidraulik dan Variabel 240 2647 Untuk Truk CAT 725 730. Ini adalah pompa berkualitas tinggi yang dapat menangani tuntutan truk CAT.

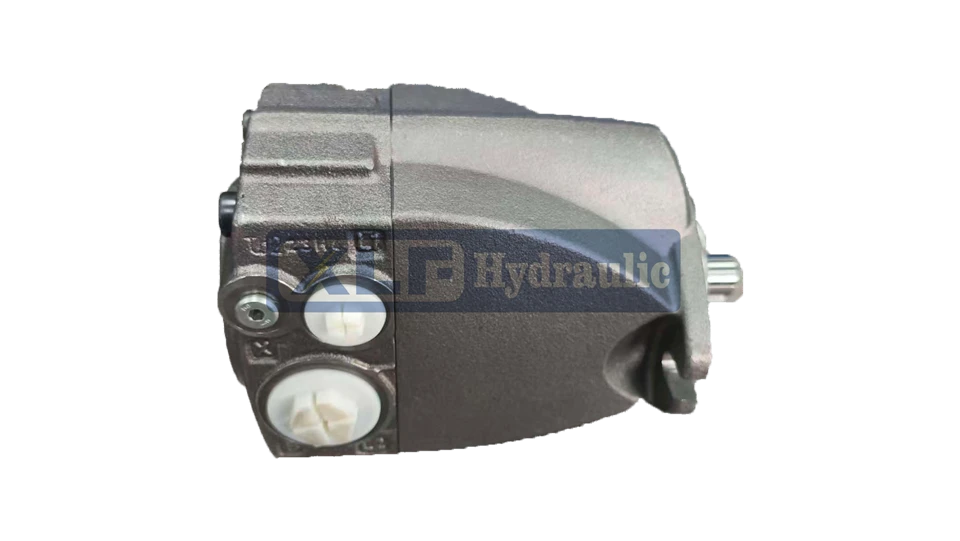

Jika Anda mencari pompa yang ringkas dan efisien, kamiPompa Variabel Piston Aksial A1VO —— Ukuran Kompak - Efisiensi Tinggiadalah pilihan yang bagus. Ia menawarkan laju aliran variabel dan kemampuan tekanan tinggi dalam paket kecil.
Jika Anda tertarik dengan pompa silinder radial kami atau memiliki pertanyaan tentang penghitungan tekanan atau aspek teknis lainnya, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi pompa hidrolik terbaik untuk kebutuhan Anda. Baik Anda berada di industri manufaktur, konstruksi, atau transportasi, kami memiliki pompa yang tepat untuk Anda. Mari kita mulai berdiskusi dan lihat bagaimana kita dapat bekerja sama untuk memenuhi kebutuhan sistem hidrolik Anda.
Referensi
- Buku Pegangan Tenaga Fluida, berbagai edisi
- Buku teks Desain dan Analisis Sistem Hidraulik
